Распределительная коробка – что это такое, для чего нужна, из чего сделана, существующие виды

Распределительная коробка – что это такое, для чего нужна, из чего сделана, существующие виды

Укладка и соединение электропроводов должны проводиться аккуратно и со знанием дела. Очень важно правильное распределение электроцепи по различным помещениям. Чтобы обеспечить качественную проводку в доме, необходима распределительная коробка. Такие изделия различаются между собой по разным параметрам.

Виды распределительных коробок

Различные образцы распредкоробок для электропроводки отличают по способу установки, а также по типу материала, используемого при их изготовлении и по ряду других признаков. Согласно первому из этих критериев они выполняются в следующих модификациях:

  • для внутреннего или скрытого монтажа;
  • для наружной установки (накладные коробки).

Первый тип установочных изделий помещается в заранее подготовленные ниши, высверленные в стене специальной насадкой типа «коронка». Подводимые к ней проводники также монтируются скрытно в специально подготовленных для этого штробах. При наружной установке коробка распределительная крепится непосредственно на стену или на специальный подрозетник из пластика (фанерной заготовки). Для стен, отделанных гипсокартонными листами, чаще всего применяется скрытый способ монтажа.

По типу используемого материала все известные виды распределительных коробок для электропроводки делятся на пластиковые и стальные изделия. Для изготовления второй разновидности применяется листовая луженая сталь или сплавы алюминия, не подверженные коррозии. В коробках, имеющих максимально защищенное исполнение, предусматривается герметичная изоляция из прокладок, а также плотно завинчивающаяся крышка.

Металлический корпус гарантирует сохранность размещенных в нем проводников при возгорании на время, достаточное для срабатывания устройств защиты.

Пластиковые корпуса электрических распрекоробок не такие надежные, как у их металлических аналогов. Несмотря на это они обладают следующими положительными качествами:

  • устойчивость к окислению;
  • хорошие изоляционные свойства (не проводят электрический ток);
  • легкость и дешевизна.

Разветвительные коробки различаются по своей форме и могут быть квадратными, круглыми и прямоугольными. Распаячная коробка округлой конфигурации оптимально подходит для линий с небольшим количеством соединений и открытого монтажа. При большом числе жил удобнее использовать прямоугольные пластиковые или металлически изделия.

При необходимости внутреннего монтажа круглая коробка считается более удобной, поскольку выбирать под нее нишу в стене проще.

Геометрические размеры коробок для проводов зависят от общего количества проводников и их сечения.

Распределительная коробка. Виды и устройство. Применение и монтаж

Распределительная коробка представляет собой компактный бокс для соединения электрических проводов. Она обеспечивает эффективное и безопасное подсоединение разводки к основному кабелю питания. Ее применение решает проблему отсутствия изоляции в местах скрутки. Благодаря съемной крышке она позволяет с легкостью добраться к монтажной точке и провести ее ремонт или замену отдельных участков кабеля.

Виды и устройство коробок

Распредкоробка представляет собой круглую или прямоугольную коробку с боковыми отверстиями для ввода проводов. По способу монтажа ее конструкция бывает закрытой или открытой. Первая имеет особое строение, которое позволяет проводить установку в специально подготовленное углубление в стене. Таким образом, скрытый бокс заштукатуривается, что делает конструкцию максимально незаметной, но в то же время обеспечивает свободный доступ для проведения обслуживания проводки.

Открытая распределительная коробка монтируется на ровную поверхность стены. В нее заводятся провода, которые не прокладываются по предварительно подготовленным штробам. Такой бокс выглядит менее аккуратным, но позволяет провести более легкую разводку от основного кабеля к требуемым потребителям. Открытые боксы позволяют легко менять провода, в случае их непригодности. При этом отпадает необходимость в их вырыванию со стеной, в отличии от скрытых распредкоробок.

По степени безопасности распределительная коробка разделяется на следующие виды:
  • Обычные.
  • Пылезащищенные.
  • Брызгозащищенные.
  • Пожаростойкие.

Обычная распределительная коробка применяется для прокладки кабеля в электрических сетях на 220В. Ее использование допускается как в домашних, так и в промышленных помещениях. В таких коробках крышки не имеют уплотнительных резинок, как и боковые вводы для кабеля. Стандартные отверстия не позволяют добиться достаточной герметичности, что позволяет использовать боксы только в совершенно сухих помещениях, не контактирующих с сыростью.

Пылезащищенные боксы представляют собой более совершенную конструкцию, которые имеют уплотнительные резинки, блокирующие попадание внутрь коробки пыли. Такой тип применяется на особых объектах, где происходит образование большого количества грязи. Их часто можно встретить в производственных помещениях мельниц и на деревообрабатывающих предприятиях, где осуществляется распиловка древесины.

Брызгозащищенные коробки имеют уплотнительные резинки как на крышке, так и во вводных отверстиях для кабеля. Они создают высокую герметичность, что препятствует проникновению сырости внутрь бокса. Такой тип конструкции практически не используется в домашних помещениях, поскольку обеспечивает излишнюю защиту. Их можно встретить на пищевых предприятиях и заводах химической промышленности, где образовывается высокая концентрация пара.

Читать еще:  Как делать затирку швов плитки на стене?

Жаропрочная или как их еще называют взрывозащищенная – это распределительная коробка, которая обеспечивает не только герметизацию соединения, но и имеют в своей конструкции специальные зажимы. Использование последних обеспечивает надежное прилегание жил проводов, что препятствует образованию искры в контактах. Такие коробки применяются на промышленных объектах, которые работают с взрывоопасными веществами. Благодаря использованию пожаробезопасных боксов искра не создается, что исключает вероятность взрыва в случае увеличения опасной концентрации горючих газов, которые могли бы проникнуть внутрь коробки.

Строение

Распределительные коробки имеют различную внутреннюю конструкцию. Одни предусматривают соединение проводов путем скрутки или спайки, после чего открытые участки без изоляции защищаются специальными колпачками или изолентой. Также производители предлагают более совершенные конструкции со специальными клеммами.

Коробки с клеммами следует выбирать в тех случаях, когда необходимо проводить разводку электрической сети с использованием алюминиевых и медных проводов. Как известно, в результате скрутки этих двух металлов происходит окисление, от которого контакт между двумя жилами исчезает. Клеммы в таком случае выступают в качестве посредника. С одной стороны она контактирует с медью, а с другой с алюминием. Цветные металлы не окисляются при касании к стали, что полностью исключает подобные затруднения.

Материал коробок
Коробки изготовляются из пластика или металла. Самыми популярными являются пластиковые боксы. Из них сделаны практически все конструкции, предлагаемые сейчас на рынке. К их преимуществам можно отнести:
  • Невысокая стоимость.
  • Диэлектрические свойства.
  • Возможность изготовления в сложных формах.
  • Невысокая масса.
  • Стойкость к коррозии.

Металлические коробки применяются для установки в промышленных помещениях, таких как мастерские, ангары и склады. Они обеспечивают не только надежное соединение, но и обладают высокой механической стойкостью в случае нанесения физического удара, который может произойти в результате проведения различных производственных работ. В тех случаях, когда пластиковая коробка выйдет из строя, металлическая продолжает служить без изменения характеристик соединения и уровня их защиты.

Коробка из металла имеет заводскую покраску, которая защищает ее от коррозии. Несмотря на это, краска и грунтовка не является вечной, поэтому в результате эксплуатации защитное покрытие может сойти, что приведет к появлению ржавчины. Бокс из металла оснащается герметичными резиновыми уплотнителями, препятствующими проникновению влажного воздуха, который способен привести к окислению соединений, а также разрушению корпуса бокса изнутри. Также бывают модели со специальными резьбовыми входами, для особых линий.

Важные правила при установке монтажного бокса

Перед тем, как проводить покупку распределительных коробок для проведения разводки электрических проводов следует ознакомиться с правилами монтажа. Их знание позволит оценить специфику будущей работы. К главным рекомендациям можно отнести:

  • Расстояние между коробкой и потолком не должно превышать 10-30 см.
  • При проведении скрытого монтажа требуется подготовить нишу в стене под форму каждой коробки
  • Распределительная коробка должна соответствовать по форме и цвету общему дизайну помещения.
  • Если распредкоробка окажется закрытой, в случае использования фальшстены или навесного потолка, то требуется создать ревизионный люк для их обслуживания.

При покупке распредкоробки важно отталкиваться от толщины используемого кабеля. Она должна быть точно подобрана под боковые отверстия в коробке. Для скрытого бокса самой удачной конструкцией является скругленная, поскольку она позволяет проводить установку в круглую нишу, подготовленную корончатым сверлом с помощью ударной дрели или перфоратора. Пробить квадратное отверстие будет гораздо сложнее и потребует больше времени. Также не стоит забывать, что выбрав форму круглого бокса, следует позаботиться о наличии корончатого сверла соответствующего диаметра.

Недостатки использования распредкоробок при монтаже электрической проводки

Распределительная коробка дает не только преимущества, но и недостатки. Во время прокладки электрических сетей следует учитывать, что данная конструкция не всегда может выдержать большие нагрузки. Конечно, она очень удобная и позволяет проводить безопасное соединение проводов различного сечения и исключает перерасход кабеля, но бывают исключения, когда распредкоробка будет неуместной.

Многие электрики рекомендуют избегать подобной технологии и проводить автономную линию от щитка к каждой розетке. При таком монтаже действительно обеспечивается максимальная безопасность, но получается огромный расход кабеля. В квартирах дешевле проложить один толстый провод в каждую комнату до коробки, а от нее подключать розетки и выключатели, поскольку особо мощные потребители в таком жилье не устанавливаются. Исключением может быть бойлер или котел.

Читать еще:  Как крепить подрозетники в бетонной стене?

Фактический отказ от коробок требует создания широкой штробы под потолком для горизонтальной прокладки большого количества кабелей, каждый из которых будет расходиться к нужной розетке или выключателю. В таком случае монтажные работы будут сопровождаться огромным количеством пыли и потребуют больше времени, не говоря уже о финансовых затратах.

Каждое из мнений имеет место для существования. Действительно, если розетка будет питать мощное устройство, то все дополнительные соединения, которые образовывает распределительная коробка, будут существенно нагревателя, что повышает риск короткого замыкания. Чтобы минимизировать все опасности, рекомендовано для действительно мощных потребителей прокладывать отдельный провод. Использовать коробки только от проверенного производителя.

Где и как устанавливать распределительные коробки

Обычно коробки располагаются под потолком на расстоянии 100-200 мм от него. Конкретное значение зависит от высоты комнаты. Если проводка скрытая, то изделие размещается внутри стены на определенную глубину так, чтобы поверхность крышки была заподлицо со стеной. Для электропроводки открытого типа подойдут наружные коробки.

В соответствии с правилами устройства электрических установок (ПУЭ) важно обеспечить свободный доступ к крышке распределительной коробки, что необходимо в случае проведения ревизии или устранения неисправностей. Если изделие является наружным и крепится непосредственно к стене, то данное условие выполняется автоматически.

Размещая прибор в углублении стены, нужно обеспечить выполнение двух требований. Во-первых, нужно знать, где он установлен, во-вторых, следует обеспечить своевременный доступ к изделию, не нарушая при этом эстетичность. Если последним можно пренебречь, не нарушив ПУЭ, то первое требование является обязательным и важным.

Поддержать эстетичный внешний вид можно за счет поклейки красивых обоев, после чего аккуратно обрезать вокруг крышки распределительной коробки, не удаляя ту часть, которая приклеена на нее. Выбирая альтернативные варианты отделки, убедитесь в идентичности цвета поверхности крышки и стены. Постарайтесь сделать так, чтобы при необходимости снятия крышки стена в данном месте не разрушалась. Если устанавливаются натяжные потолки, то следует создать небольшие люки, обеспечивающие доступ к коробкам.

Монтажные коробки для сплошных стен

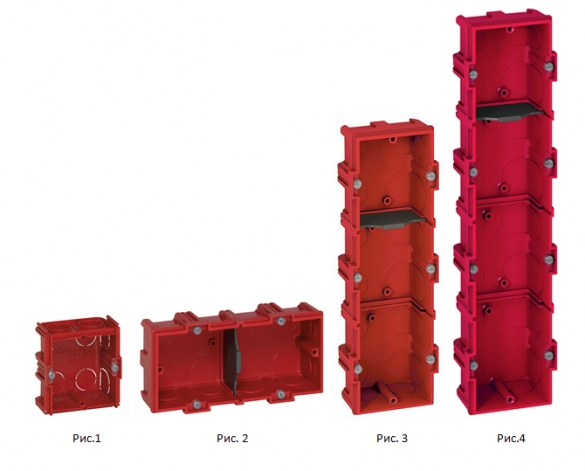

Традиционно розетки, выключатели, светорегуляторы и подобные устройства устанавливались в круглые монтажные коробки. Сегодня же производители предлагают альтернативу – квадратные монтажные коробки для сплошных стен. Это серия коробок со степенью защиты IP 20, для скрытого монтажа в сплошных бетонных, блочных или кирпичных стенах жилых и общественных зданий. Устройства крепятся в коробке с помощью распорных лапок или винтов. Коробки для установки одного механизма имеют глубину 30, 40, 50 или 60 мм, и выбираются в зависимости от особенностей конструкции устройства, количества и сечения подключаемых проводов.

Коробки для установки 2-х, 3-х или 4-х механизмов имеют глубину 40 мм, и поставляются со съемной перегородкой, разделяющей силовое и слаботочное оборудование (например, розетки на 16 А и телевизионную розетку). Благодаря большему объему (на 20% при равной глубине) квадратные коробки, по сравнению с круглыми, значительно упрощают укладку проводов и монтаж устройств. Что особенно актуально при установке приборов с большим количеством отходящих проводников.

Для крепления механизмов, все коробки оснащены винтами из закаленной стали с никель-цинковым покрытием. Головки винтов закрыты защитными колпачками, предотвращающими загрязнение шлицов при фиксации коробки строительной смесью.

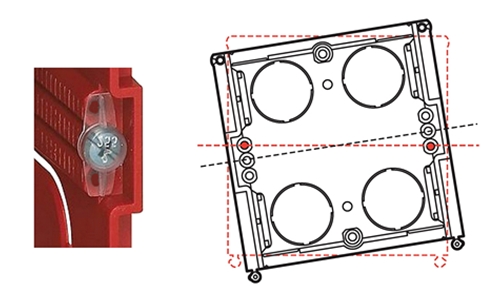

У однопостовых коробок отверстия для винтов тройные, что позволяет выровнять механизмы даже при грубых монтажных ошибках. Дополнительные удобства и универсальность однопостовых коробок обеспечиваются специальными пазами, для возможности объединения их в блоки.

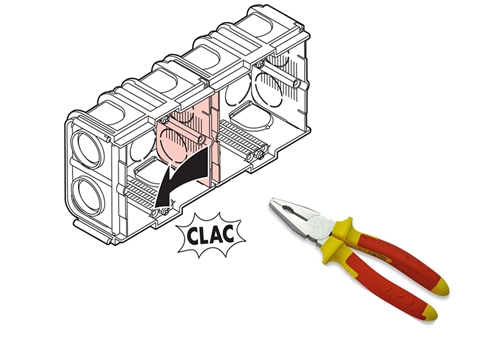

Если в блоке необходимо больше общего внутреннего пространства, боковые стенки коробок выламываются с помощью плоскогубцев.

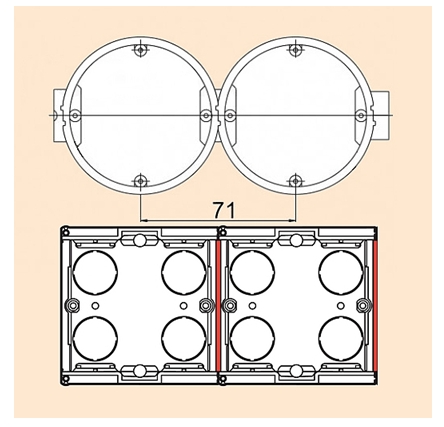

Встраивать коробки в стену проще всего при помощи штробореза, которым выполняют горизонтальные и вертикальные пропилы на предварительно размеченной поверхности. Далее, посредств перфоратора или молотка и зубила удаляют излишки материала. Коробка и подходящий к ней кабель заделывают в стене строительной смесью.

Основные этапы работ можно увидеть на рисунках.

Заключение

Распаячная коробка является важным звеном внутренней электрической сети. Не стоит ею пренебрегать. Смонтировать ее самостоятельно не сложно, а проблем она предотвратить потом сможет много. Существуют разные виды этого электромонтажного изделия. И главное здесь – это правильно подобрать распредкоробку под нужную степень защиты и габариты, чтобы в ней уместились все провода. Серьезных сложностей с ее монтажом возникнуть не должно.

Читать еще:  Крепление бруса к стене

Смотрите также видео о

Типы распределительных коробок

Распределительные коробки делятся по следующим характеристикам:

  • По материалу, из которого они изготовлены: металлические распределительные коробки и коробки из не проводящих материалов (полистирол, полипропилен, ПВХ).
  • По форме, круглые, квадратные, прямоугольные.
  • По степени защиты корпуса IP (не защищенные, защищенные, герметичные).
  • По способу ввода в коробку кабеля (для труб, для гофры, для кабеля). С гладкими стенками без отверстий, с перфорированными отверстиями, с конусными сальниками для герметизации.
  • По способу закрывания. С крышками контактной установки, с крышками крепящимися винтом (шурупом).
  • По типу монтажа. Коробки для скрытой проводки (замониличивания), для открытой проводки, а также коробки для монтажа в гипсокартон.

Хочу заметить, что в терминологии коробок электропроводки есть некоторая мешанина. Распаячную коробку часто путают с подрозетником, подрозетник используют для распаек и т.д. Поясню на примерах.

Настенные монтажные коробки.

Монтажные коробки бывают различных типов, что зависит от конкретных задач, предназначенных для того или иного изделия. Есть монтажные коробки квадратные, прямоугольные, круглые, коробки под крепление электроустановочного изделия с помощью распорных скоб, для крепления на деревянной стойке:

  1. Четырехдюймовая квадратная коробка.
  2. Пластиковая коробка.
  3. Разветвительная коробка.
  4. Для установки на поверхности.
  5. Для крепления на гвоздях.
  6. Стенная коробка (распределительный шкаф).

Большинство делается из оцинкованной или окрашенной стали, некоторые из пластика. Квадратные, прямоугольные и круглые монтажные коробки имеют соответствующую форму и различные размеры.

Коробки под крепление с помощью распорных скоб снабжены соответствующими крепежными элементами в зависимости от конструкции электроустановочного изделия.

Коробки для крепления на стойке имеют боковой кронштейн с отверстиями под гвозди.

Коробки для поверхностной установки делаются со скругленными углами.

Стеновые монтажные коробки предназначены для установки выключателей и розеток. Однако имейте в виду некоторые особенности выбора коробки для разных условий. В некоторых случаях стена бывает слишком тонкой для стандартной коробки, и тогда надо подбирать изделие с учетом этого обстоятельства.

Скругленные углы коробки поверхностной установки делают ее более безопасной.
Коробки под крепление с помощью распорных скоб нужны только для тех электроустановочных изделий, которые крепятся именно таким способом.

Коробки для крепления на стойках каркасно-щитовой конструкции дома крепятся к стойкам гвоздями и используются при новом строительстве.

Многие конструкции монтажных коробок позволяют при необходимости объединять их в единые блоки – снимаются боковые стенки и коробки соединяются вместе. Если вы используете пластиковые коробки, обратите внимание на правильное заземление в нужных случаях. Есть удобные конструкции с прижимными кронштейнами для установки на гипсокартон.

Пластиковые монтажные коробки намного дешевле металлических, но, как уже отмечалось, следует убедиться в том, что их эксплуатация разрешена местными нормами и правилами. Применяются для установки электромонтажных изделий на наружных стенах дома.
Потолочные коробки.

Бывают восьмиугольной формы и круглые. Могут иметь раздвижные кронштейны крепления. Кронштейны, которые также продаются и отдельно, снабжены коротким стержнем или трубкой с резьбой для крепления несущей трубки светильника с помощью соответствующих переходников. Служат для крепления потолочных светильников и выполнение роли ответвительной или соединительной коробки.

На видео: Популярные виды распределительных коробок

Монтаж

Для установки коробки в стене сначала необходимо подготовить отверстие. Понадобится специальный инструмент, лучше всего перфоратор со специальной насадкой, называемой коронкой. Что она собою представляет? Кольцо, у которого режущая победитовая либо алмазная кромка. В центре находится бур, предназначенный для бетона, он центрирует коронку, а уже она сама вырезает круглый сегмент из стены. На необходимую глубину производят засверливание, затем вырезанный сегмент удаляют из стены с помощью зубила и молотка (можно воспользоваться специальной лопаткой, которая устанавливается на перфораторе). Аналогичным образом выполняется углублённая ниша под каждый устанавливаемый элемент электросети (розетки, выключатели).

Затем от отверстия необходимо пробить штробы, в которых укладываются провода или кабели. Их концы надо завести в коробку (у неё есть несколько специальных отверстий для этого) и оставить торчащими на 10-15 см для монтажа соединения.

Затем коробки вмазываются в нишу на раствор алебастра или строительного гипса. Остаётся только произвести все необходимые расключения проводов и закрыть установленный элемент крышкой. Провода соединяют методом сварки, скрутки и последующей пайки, опрессовки гильзами либо клеммными колодками.

Теперь вы знаете почти всё о распределительных коробках. Начинайте свой ремонт электроснабжения всегда с них. Приобрести эти элементы электросети сейчас не проблема, главное, точно определиться – какие именно вам нужны?
