Как крепить трос: такелажные средства, приспособления, крепления и инструмент

Как крепить трос: такелажные средства, приспособления, крепления и инструмент

Серьги, коуши, карабины, талрепы — большинству из нас нечасто приходится сталкиваться с такими специфическими объектами и, наверное, далеко не все знают об их существовании. Поэтому информация о том, что скрывается за этими загадочными терминами, никому не помешает. Итак, в этой статье мы поговорим о такелажных принадлежностях. А встречаться с ними приходится всякий раз, когда возникает потребность поднять, закрепить, натянуть или подвесить что-либо с помощью проволоки, троса или каната.

Имея под руками профессиональную такелажную оснастку, многие задачи можно решить во много раз проще и эффективнее, чем с помощью привычных подручных средств. Приобрести же все, что необходимо для выполнения этих работ, сегодня можно практически на любом строительном рынке.

Тросовые зажимы позволят надежно закрепить плети при формировании петель на конце троса, а талрепы — натянуть трос с любым необходимым усилием.

Область применения технологии

Такие технологии применяются только в электросетях с напряжением не выше 1000 вольт, требование ПУЭ глава 2.1. В большинстве случаев прокладку кабелей на тросовой растяжке используют от зданий или ЛЭП до отдельных сооружений на небольшие расстояния. Там где установка опор ЛЭП или рытье траншей для кабеля невозможна по техническим условиям производства при эксплуатации объектов, или неоправданно по объемам выполняемых работ,дорого с финансовой точки зрения.

В производственных цехах, складских помещениях, сооружениях с большими площадями, высокими потолками, для освещения оптимальным вариантом является использование этих технологий. Тросовые растяжки применяются для электросетей уличного освещения отдельных территорий.

Для владельцев частного дома этот метод проводки позволяет избавиться от трудоемкой работы по рытью траншеи. Проще от распределительного щита в доме протянуть кабель по воздуху к хозяйственным постройкам:

  • мастерской;
  • летней кухне;
  • беседке с мангалом;
  • курятнику;
  • бане и другим возможным сооружениям во дворе частного домовладения.

Тросовая проводка позволяет проводить легкие трехпроводные провода для электро-потребителей не большой мощности и кабели с проводами большого сечения для электропитания мощной бытовой техники. Прежде чем приступать к монтажу тросовой проводки требуется предварительные расчеты.

Подготовительные работы

Любые монтажные работы начинаются с подготовительного этапа, включающего проведение расчетов. Для начала следует подсчитать необходимое сечение провода. Данная характеристика напрямую зависит от общей мощности коммутируемых электрических приборов. После этого нужно измерить расстояние от одного подключаемого объекта до распределительного щитка. Важно учитывать подъемы и повороты кабельной линии.

Как только будут завершены предыдущие подсчеты, можно переходить к выбору троса. Этот элемент системы должен выдержать нагрузку устанавливаемого кабеля на каждом участке трассы. Чтобы избежать обрыва линии при наружной прокладке, для расчета прочности троса и остальных крепежных деталей берут вес кабеля, помноженный на три. Практически всегда достаточно взять оцинкованный трос диаметром 4,5 или 6,7 мм. Для струнного метода подходит стальная или горячекатаная лакированная проволока, толщина которой составляет не менее 5 мм.

Прокладка кабеля по несущему тросу к содержанию ↑

Как сделать зажимы для троса своими руками

Бывают ситуации, когда двигатель в автомобиле заглох и, несмотря на все усилия, не заводится. Тогда машину придется отбуксировать к ближайшей станции технического обслуживания. Качество тросов, которые продают на заправках, оставляет желать лучшего, поэтому в этой ситуации лучше всего изготовить его своими руками.

Для этого понадобится любая толстая веревка. Она должна быть достаточно большого диаметра, чтобы не порваться при буксировке, и хорошей гибкости, чтобы образовать петлю. Также нужна будет металлическая трубка, способная гнуться без разрывов, лучше, если она сделана из алюминия. Внутрь трубки просовывается веревка так, чтобы она выходила с другого конца примерно на 10-15 сантиметров. Далее трубку с веревкой гнут в дугу, концы сплющивают молотком или кувалдой и скрепляют саморезами по металлу по всей длине прилегания конца веревки к ее телу.

Подробнее о том, как правильно сплющить трубку, в этом видео:

Если необходимо разобраться, как закрепить тросик детских качелей, то можно действовать по приведенной выше инструкции, так как технология изготовления петли ничем не отличается от выполнения аналогичной для автомобильной оснастки.

Читать еще:  Как покрасить ДВП под дерево — Двери, перегородки

Правила эксплуатации

Прежде чем приступать к работе, необходимо проверить прочность крепления каната зажимами. После первого приложения нагрузки на трос величина момента затяжки должна быть вновь проверена и при необходимости скорректирована. Необходимо, чтобы изделия регулярно проверялись и проходили проверки. Это нужно в связи с тем, что в процессе эксплуатации изделия подвергаются износу, перегрузкам, что будет приводить к деформациям и изменениям в структуре материала. Зажимы концов каната должны подвергаться проверке не реже одного раза в шесть месяцев и даже чаще, если изделия эксплуатируются в тяжелых рабочих условиях.

Не допускается изгибать или корректировать форму зажима, поскольку это приведет к ухудшению качества изделия и снижению его предельной прочности.

На плотность посадки зажимов на тросе могут отрицательно влиять следующие факторы:

  • гайка плотно сидит на резьбе, но не плотно по отношению к перемычке;
  • резьба засорена грязью, маслом, продуктами коррозии, препятствующими нужной затяжке гайки.

Производство зажимов для металлических тросов и канатов, виды зажимов

Для изготовления зажимов надлежащего качества применяется чаще всего высокоуглеродистая сталь. Поверхность данного крепежного элемента должна быть соответствующим образом обработана – проведена оцинковка гальваническим методом.
Оцинкованные изделие имеют большую прочность, меньше подвержены негативному влиянию окружающей среды: высокой влажности, перепадам температур. Оцинковка отлично защищает металл зажима от ржавления – таким образом повышается и срок службы изделия.

Стандартизация данного такелажного элемента позволяет выпускать разные типы зажимов для тросов.

1. Плоские тросовые зажимы.

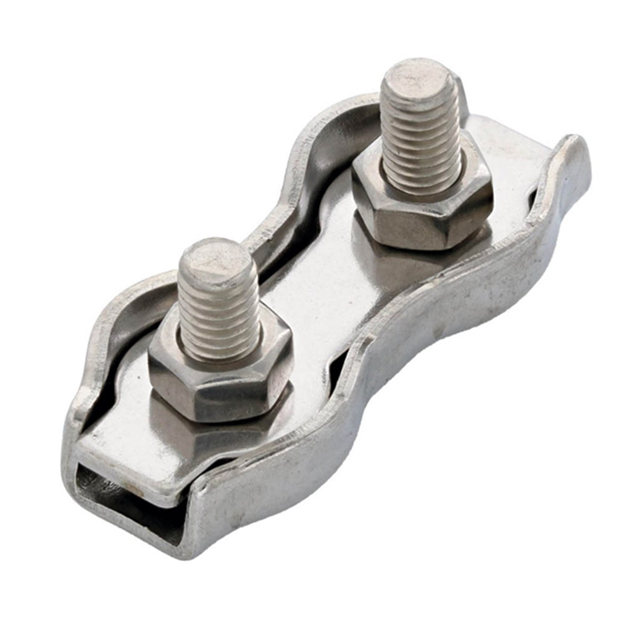

Для их изготовления применяется высокоуглеродистая сталь с повышенными прочностными показателями. На последнем этапе производства проводится их оцинковка. Диаметр готового зажима минимально может быть равен двум миллиметрам, а максимально четырем сантиметрам. Внешне он представляет собой две прочные металлически пластины, накрепко соединяющихся между собой при помощи болта и шестигранной гайки.

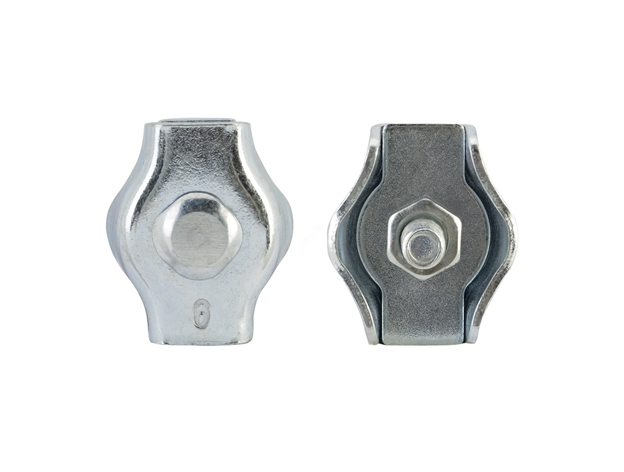

2. Одинарный канатный зажим.

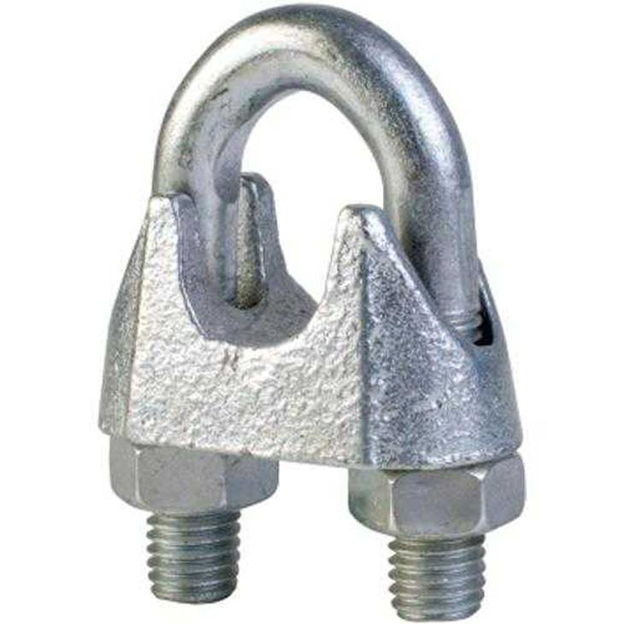

Самая популярная модель среди такелажников. Делают их из оцинкованной стали, что только добавляет прочности готовому изделию. Они имеют вид замкнутой петли, для фиксации есть специальное приспособление, расположенное у основания зажима. Подходят для небольших нагрузок, так как относятся к бытовым.

3. Дугообразные зажимы для тросов.

Выглядит он как загнутый цилиндр. Трос присоединяют к нему с помощью двух винтов, расположенных на концах зажима. Предназначены для соединения двух разных канатов или тросов, если необходимо, то именно такой зажим поможет сделать на концах такелажной обвязки прочные петли.

4. Зажим трубчатый для тросов и канатов

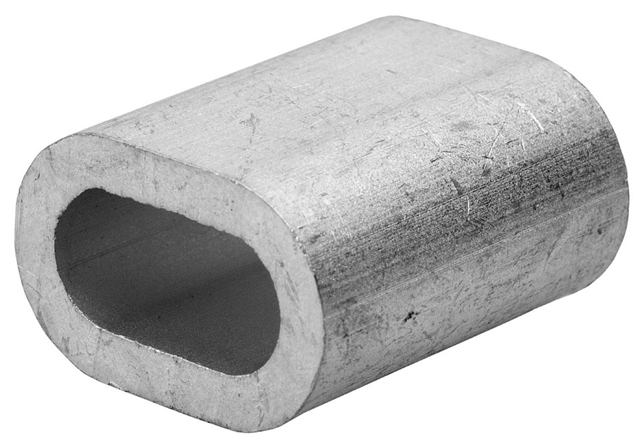

Изготавливается такой зажим из алюминия, выглядит как втулка. Подойдет для обычного металлического троса или каната. Есть в этой категории зажимов – медные, они предназначены для фиксации кислотостойких канатов и тросов. Если работа ведется в агрессивной среде, то зажим применяют изготовленный из нержавеющей стали.

Выглядит зажим как немного сплющенный цилиндр, полый внутри, подойдёт для соединения двух канатов или тросов между собой или для образования на конце троса петли необходимого размера.
Относятся такие зажимы к не снимаемым, а фиксация концов проводится при помощи сдавливания ручным прессом или специальными зажимными щипцами.

Параметры тросовых зажимов могут быть самыми разными: длина и диаметр зависят от выдерживаемой нагрузки. Обычно все эти такелажные элементы делят на две большие группы: обычные и усиленные. Для изготовления зажимов может применяться не только сталь разных марок, но и медь, алюминий.

При использовании зажимов категорически запрещено вносить изменения в их конструкцию с помощью сварки или любых других инструментов (отбойного молотка, болгарка и так далее). Такие, не предусмотренные изготовителям изменения внешнего вида и формы зажима, отрицательно сказываются на выдерживаемой ими нагрузке. Вы просто испортите изделие, а если решите его применить по назначению, то конструкция, которую будут удерживать тросы, может рухнуть в любой момент из-за того, что зажим просто не сможет ее фиксировать, обеспечивая канатам заданное натяжение.

Крепеж для кабеля и проводов: виды и разновидности

При лбом типе монтажа электропроводки и кабеля использоваться могут одни и те же виды крепежа. Подбирается он исходя из имеющихся условий, возможностей и вкусов хозяев. Основная задача — обеспечить качественную фиксацию и не нарушить при этом изоляцию ни в время установки, ни во время дальнейших работ и эксплуатации. А тип крепления подбираете из возможных вариантов. Их довольно много — есть специальные, которые выпускают именно для кабелей, есть позаимствованные из других областей, есть — самодельные.

Читать еще:  Как сделать проем в кирпичной стене

Вариантов крепления кабелей много

Клипсы для крепления кабеля

При помощи клипс можно закрепить кабель на стене, потолке, на полу. Просто придется подобрать правильную конструкцию, а их немало. Крепление кабеля клипсами очень популярный метод — может получиться очень аккуратно и почти незаметно. Это если предполагается открытая прокладка проводки.

Клипсы для монтажа кабеля есть металлические и пластиковые, причем разной формы. Самые простые имеют вид дужки, у которой с одной и с другой стороны есть отверстия под саморезы или дюбеля. Всем они хороши, но для установки требуется просверлить два отверстия, а это занимает много времени.

Есть вариант, который позволяет выдержать противопожарный зазор при монтаже силового кабеля на сгораемые поверхности (на фото слева). Этот крепеж фиксируется одним саморезом к поверхности. Он хорош тем, что при необходимости в тот же крепеж можно добавить нити. Для этого не придется его снимать, надо будет открутить винты, удерживающие верхнюю часть клипсы.

Металлические клипсы для крепления кабеля

Третий вариант — своеобразная петля из полосы металла. Чтобы установить ее сначала надо завести внутрь кабели, потом совместить отверстия и закрепить на поверхности.

Все эти клипсы можно использовать как на стене, так и на потолке. Но при прокладке большого количества нитей на потолке они неудобны — слишком много требуется отверстий для монтажа. Их изготавливают из металла, часть затем окрашивают — чтобы при наружной прокладке крепеж меньше выделялся.

Монтаж на пластиковые клипсы

Пластиковые клипсы используют в основном для крепления кабелей в гофрированных шлангах. Есть они разных размеров под различные диаметры гофры. Могут устанавливаться как единично, так и собираться в линейки — для более аккуратного монтажа больших пучков проводки. Этот тип клипс применяют в основном для скрытой прокладки, но если гофра проложена снаружи, то удобнее ее фиксировать с их помощью.

Дюбель-клипса

Более незаметной при монтаже является дюбель-клипса. Это изогнутая полоса пластика с характерными ответвлениями на концах, которые за счет силы упругости будут держать крепеж в материале стены или потолка. Форма этих изделий есть для круглых и плоских кабелей разного размера. Но серьезные кабели ими не закрепишь — маловаты. Зато очень аккуратно смотрятся на проводниках небольших сечений, в том числе телевизионных, телефонных и для интернета.

Дюбель-клипсы для кабелей разной формы

Устанавливается они просто: сверлится отверстие подходящего диаметра, в клипсу заводится проводник, концы заправляются в отверстие и с усилием туда вставляются. Действительно неплохой вариант — быстро монтируется, вы глядит аккуратно. Используется в основном для открытой прокладки проводки.

Дюбель-стяжка

Еще один вариант для быстрого крепления кабеля — дюбель стяжка. Выполняется она из негорючих самозатухающих пластификатов, позволяет быстро монтировать кабельные линии. Может использоваться как для открытого так и для скрытого монтажа.

Дюбель-стяжка — быстрый и удобный способ закрепить кабель к бетону, кирпичу и другим поверхностям

Есть стяжка с разъемным и неразъемным замком. Разъемный замок позволяет при необходимости изменять количество проводов. Способ установки такой же как у обычного дюбеля. Разница в том, что дюбель тут тоже пластиковый.

Кабельные стяжки с площадкой под дюбель (КСП)

Еще один вариант для быстрого монтажа. Состоит из дюбеля с резьбой и площадкой с прикрепленной к ней стяжкой. Сначала устанавливается дюбель, на него накручивается площадка со стяжкой. К готовой трассе крепятся провода.

КСП — кабельная стяжка с монтажной площадкой под дюбель

Материал — негорючий пластификат, цвет — серый, температура использования — от -45°C до +85°C. Можно крепить на бетонные, кирпичные и деревянные поверхности.

Клипсы (скобы) с гвоздем

Отличный вариант для крепления кабеля к плотным поверхностям — древесине и ее производным, штукатурке. Сбоку пластиковой скобы имеется отверстие, в которое вставляется гвоздик. По форме скобы есть круглые прямоугольные — под разной формы проводники.

Читать еще:  Как найти распределительную коробку в стене?

Пластиковые скобы с гвоздями для открытого монтажа кабеля

Крепление кабеля такими скобами быстрое и не бросается в глаза. Чаще всего тоже крепят небольших размеров провода — телевизионные, телефонные, для интернета.

U-образные скобы из степлера

Даже самые маленькие скобы и клипсы все-равно довольно заметны. Есть способ сделать крепеж практически невидимым, во всяком случае в некоторых случаях. При наличии строительного степлера к деревянным поверхностям или штукатурке провода и телефонные кабели можно крепить специальными скобами. Они имеют длинные ножки и скругленную спинку. Есть специальные скобы для степлера, предназначенные для монтажа кабеля с пластиковыми ограничителями (средний рисунок). Они не позволяют передавить провод, что случается при работе с обычными скобами, если выставлена слишком большое усилие на спусковом механизме.

Автор статьи:

Инструкция по натяжению троса ↑

Перед тем как натянуть трос между столбами, следует изучить все правила безопасного использования талрепов – и для процесса установки, и для последующей эксплуатации. Для этого необходимо в первую очередь подобрать подходящий для задачи натяжитель. Воспользуйтесь приведенной ниже таблицей для точного выбора.

Основные этапы и правила работы ↑

Выбрав необходимый талреп, следует действовать с соблюдением следующей технологии:

  1. Протереть натяжитель бензином.
  2. Отполировать его войлочным кругом.
  3. Нанести смазку (с графитовой присадкой/с бисульфатом молибдена).
  4. Прогнать вхолостую.
  5. Провернуть пару раз при монтаже.
  6. При установке с попаданием морской воды – промыть пресной (для предохранения от слипания деталей).
  7. Установить натяжитель для троса, вращая винты в противоположных направлениях до момента достижения эффективного натяжения, когда груз или конструкция будут эффективно зафиксированы.
  8. Если трос окажется перетянут, следует ослабить натяжение, плавно вращая винты в направлении противоположном изначальному.
  9. При необходимости – заменить искривленные детали.
  10. Следить за отсутствием любой нагрузки, кроме осевой.
  11. Периодически проверять качество натяжения троса, занимаясь при необходимости его корректировкой тем же методом, который использовался при первоначальном монтаже.

Важные рекомендации и видео ↑

Для таких устройств наиболее важен правильный монтаж, позволяющий при дальнейшей эксплуатации натяжителей уделять им минимальное время на контроль состояния, плановое обслуживание, при сохранении гарантированных качественных характеристик, указанных в сертификационных документах. Следуя всем пунктам вышеприведенной инструкции, вы всегда сможете качественно, надежно натянуть трос без посторонней помощи.

Изучив информацию про талрепы, и разобравшись, что что это такое, для чего применяются и как подразделяются на виды, вы сможете самостоятельно подобрать крепежное устройство для конкретных целей, не рискуя надежностью закрепляемой конструкции.

Начинающим специалистам, желающим повысить свой профессиональный уровень, а также тем, кто применяет самостоятельно крепеж в быту, полезно посмотреть видео с подробностями правильной технологии монтажа для различных типов талрепов.

Видео: Что такое талреп и как он устроен

Как сделать зажимы для троса своими руками?

Тросовые зажимы используются во многих отраслях. Нет такой отрасли, где бы они не нашли себе применения. Но часто без такого небольшого приспособления не сделать и обычные бытовые работы. Особенно в них нуждаются автовладельцы. Потребуется металлическая трубка небольшого диаметра, пара металлических пластинок и несколько болтов с гайками. Металлическую трубку необходимо загнуть дугой. Диаметр трубы должен быть таким, чтобы в него мог войти трос, который планируется использовать. В отверстие трубы необходимо ввести трос до тех пор, пока конец не появится снаружи.

Потом конец необходимо вытянуть из трубы на расстояние от 10-15 см, далее конец троса и сам трос нужно будет накрыть пластинками снизу и сверху, и пластинки плотно соединить между собой при помощи прочных болтов. Данное приспособление удачно подходит для изготовления петель. Если нужно соединить два троса между собой, то тогда надо подобрать трубку с большим диаметром. Надо учитывать, что в одно отверстие нужно просунуть два троса, но только в разном направлении. Пластинки также подбираются с учетом диаметра тросов. Такой зажим всегда пригодится в домашних делах, только надо учитывать, что он не приспособлен для больших нагрузок, но попытаться использовать его в качестве буксира вполне возможно.
